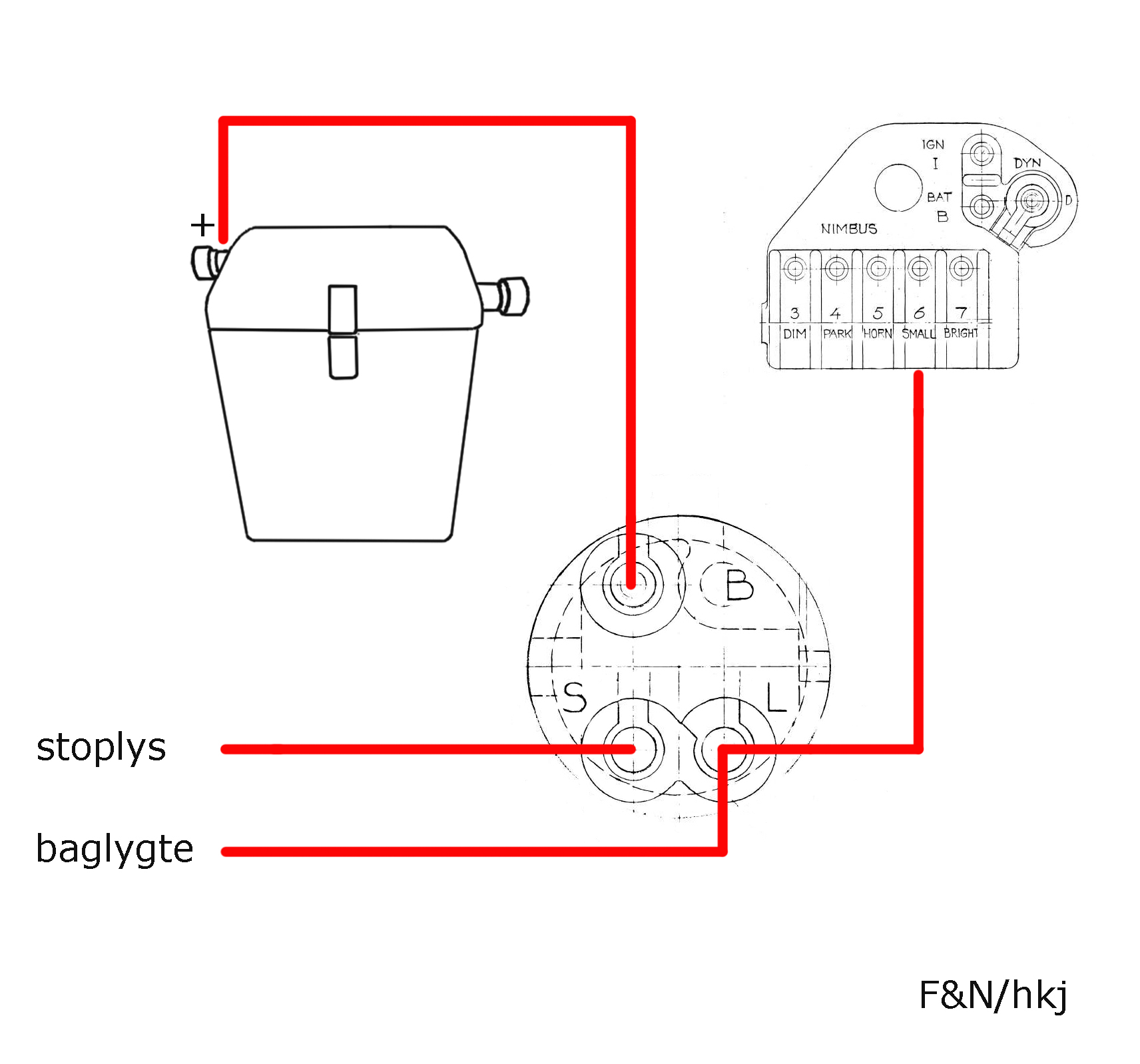

Strømskema for stopkontakt

Der er konstant strøm på bøsning B på stopkontakten direkte fra batteriet. Stoplyset virker derfor, selvom du ikke har drejet nøglen i tændingslåsen. Når tændingsnøglen er drejet en kvart omgang kan du tænde baglygten med lyskontakten på kontrolleren.

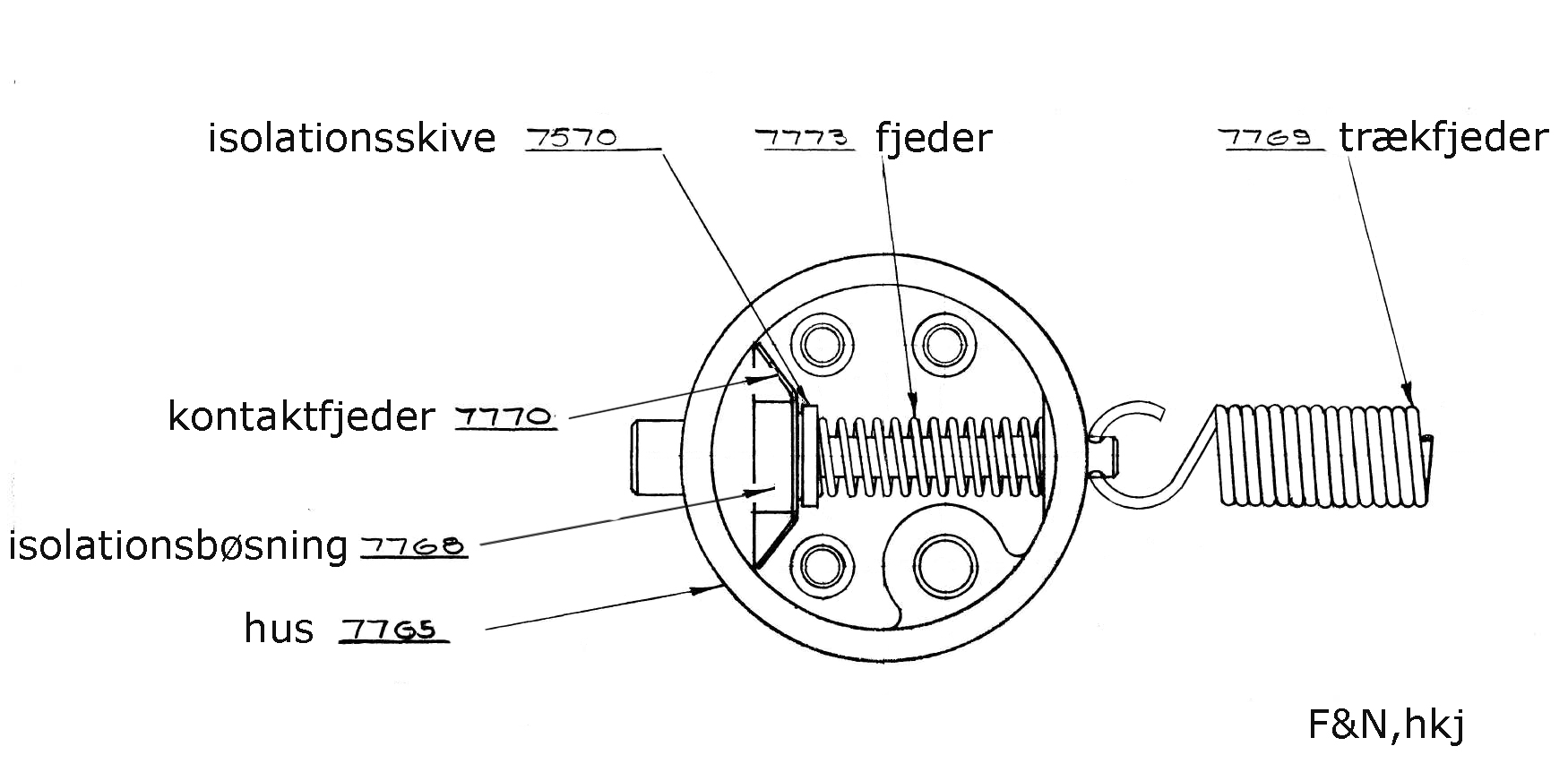

Kontakthuset 7765 er lavet af sort Nokait (Bakelit). Kontaktenfjederen  7770 blev gelbbrændt, hvilket er en særlig bejsning af messing, som giver det en smukkere guldfarvet overflade end metallet normalt har. De kemikalier, der blev brugt er siden kommet på en liste over farlige stoffer, der kan give erhvervssygdomme (lungeskader). Isolationsskiven 7570 er lavet af ebonit (ebonit består af vulkaniseret rågummi og 25-80 % svovl og linolie).

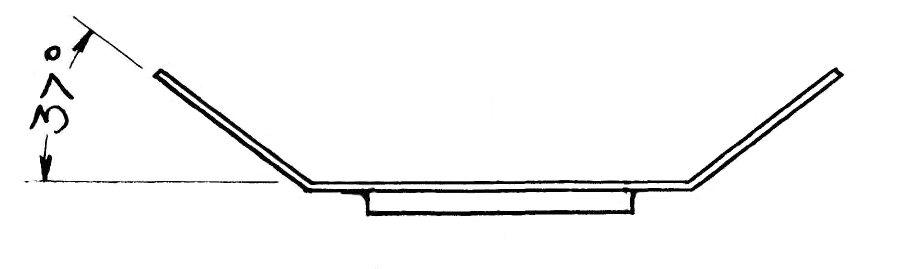

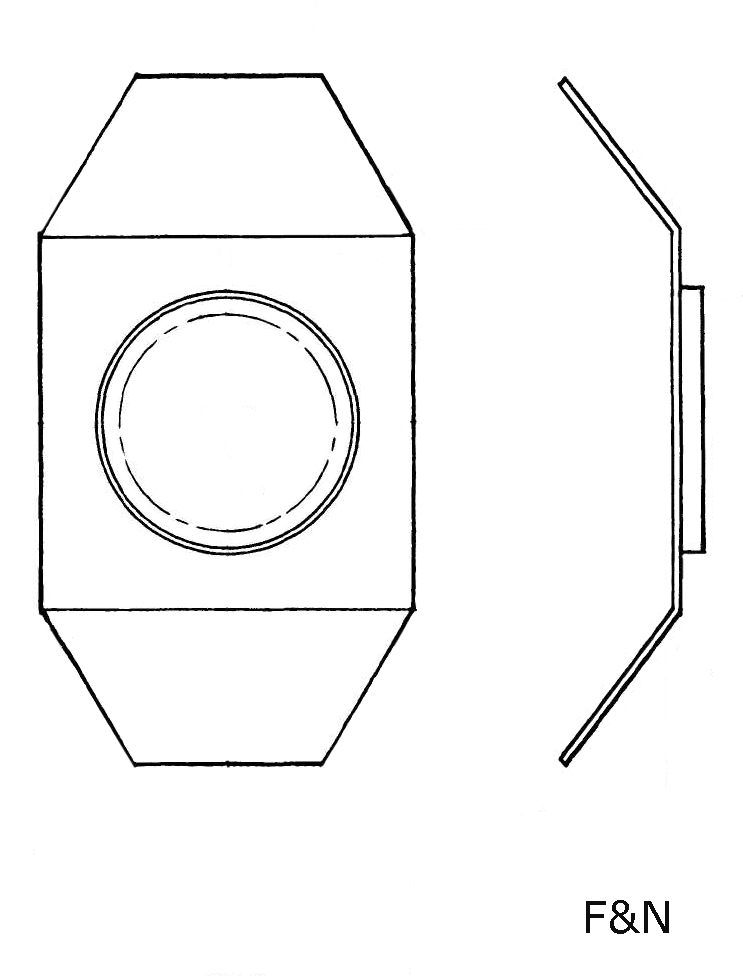

Materialet i fjederkontakten er 0,3 mm valset messingplade.
